PipeMaster – skaalautuva putkenhitsausautomaatti

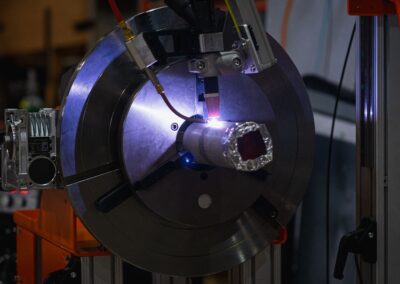

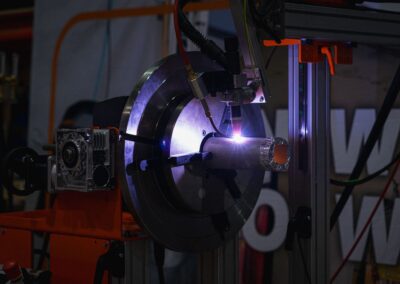

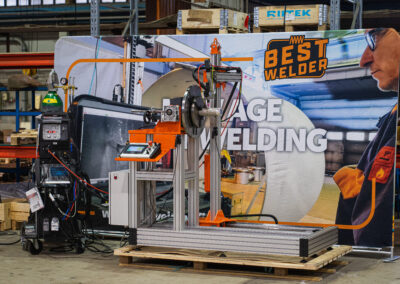

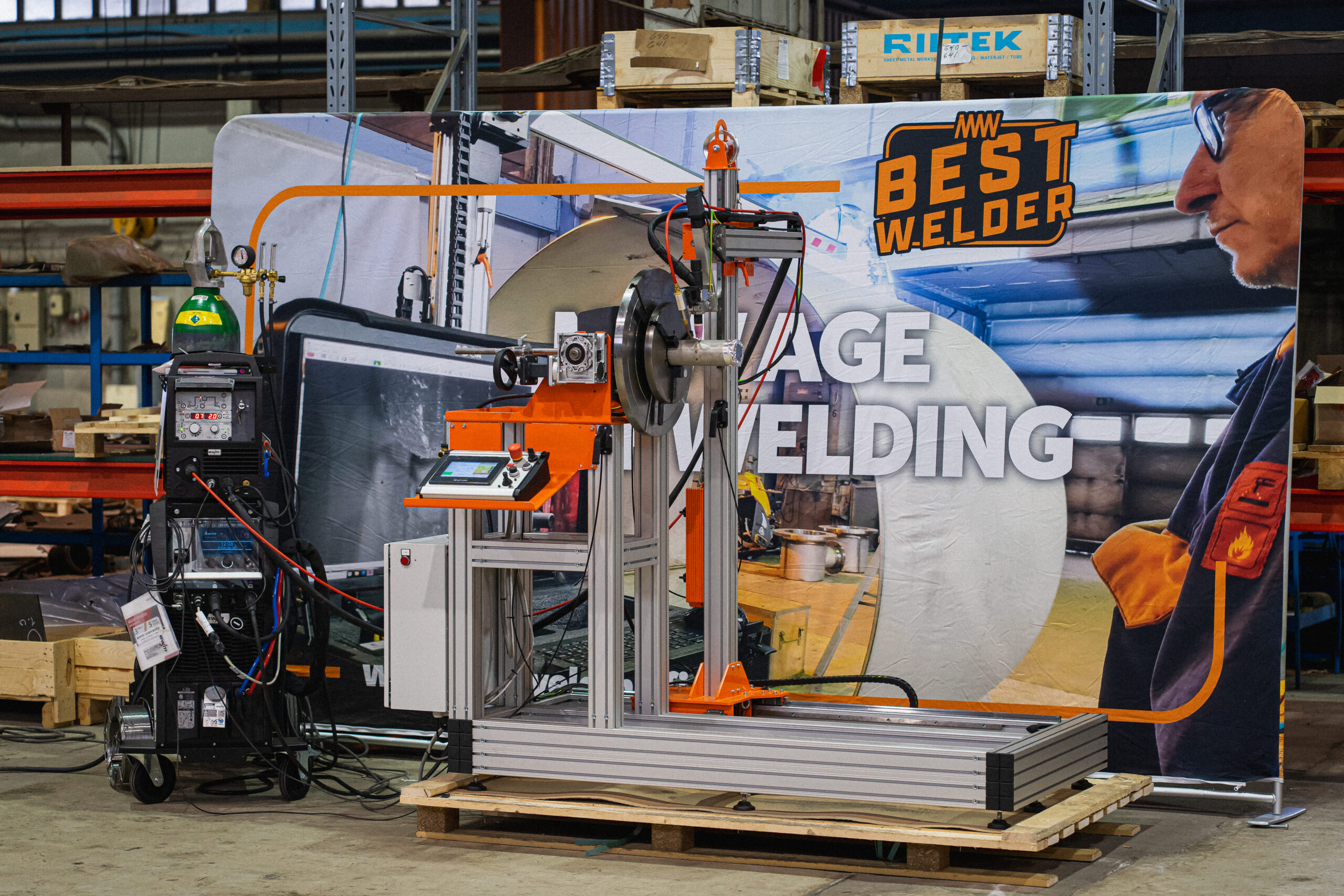

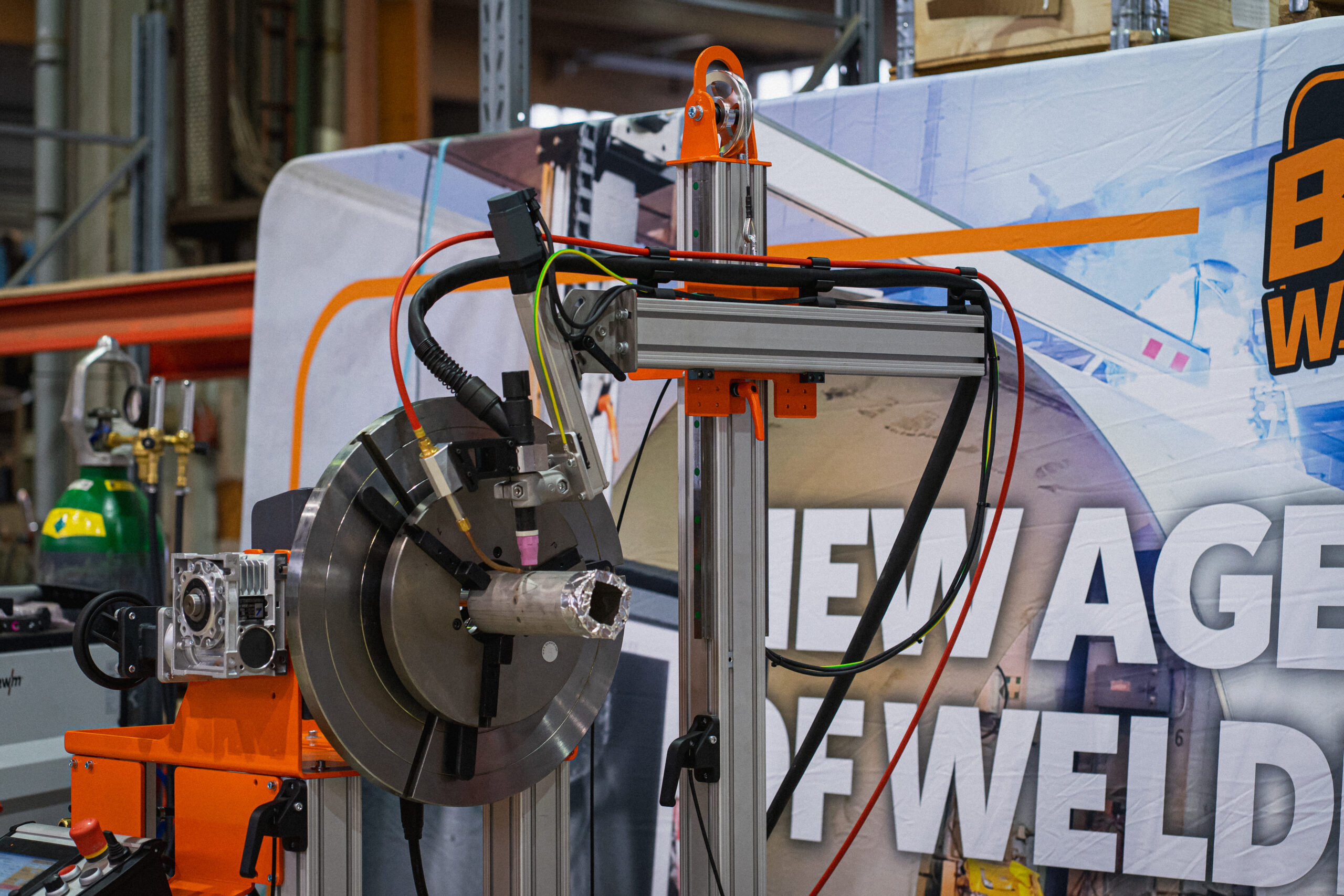

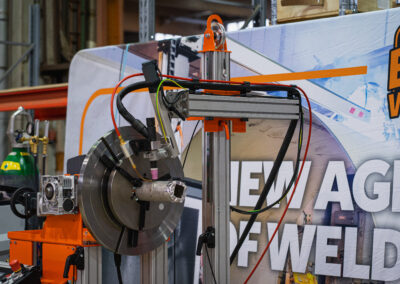

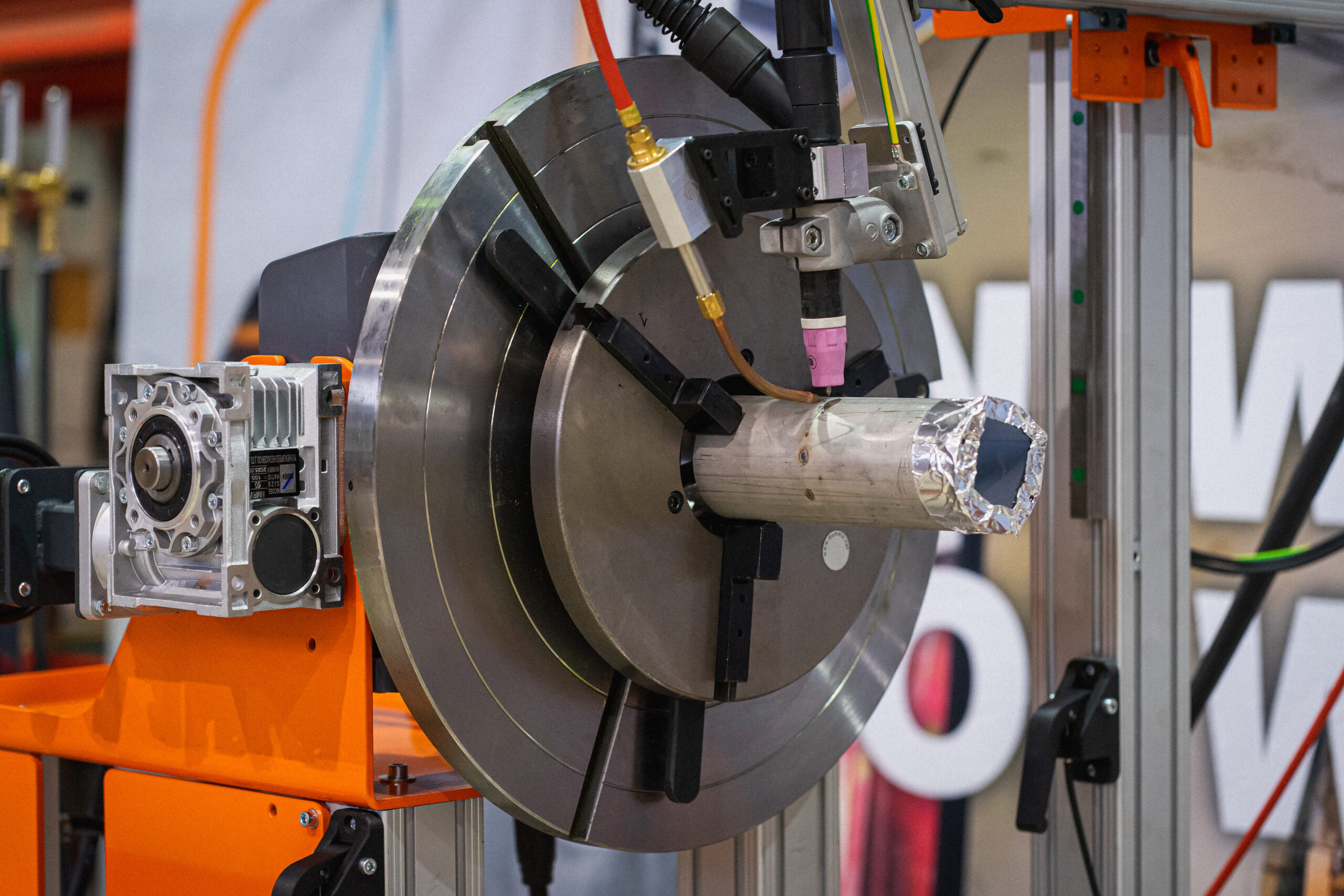

PipeMaster on asiakkaan tuotantoon mukautettava putkenhitsausautomaatti. Se yhdistää hitsauspuomin, pyörittäjän ja EWM-hitsauskoneen ohjauksen yhdeksi helppokäyttöiseksi kokonaisuudeksi.
PipeMaster voidaan toteuttaa yhdellä tai useammalla hitsauspuomilla ja poltinpäällä. Työskentelyalue, putkikoko, kantavuus ja tukirullien määrä määritetään asiakkaan tuotannon mukaan.
Helppo käyttää

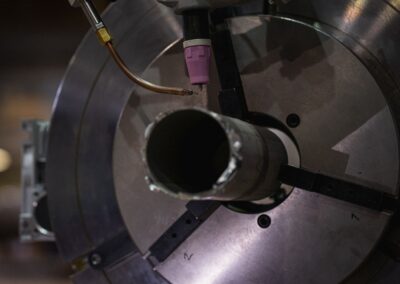

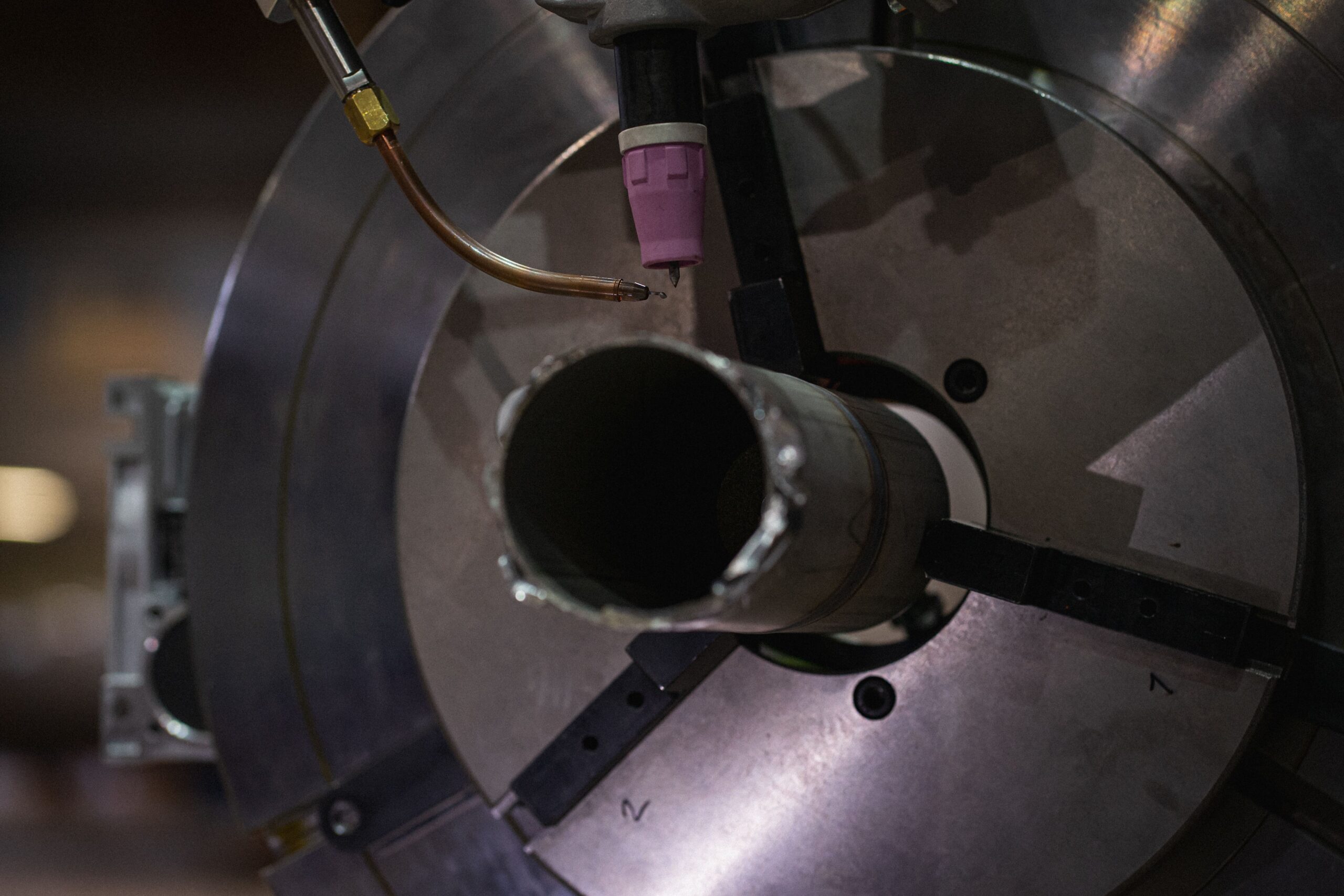

Poltin siirretään nopeasti railon lähelle käsikäyttöisillä pikaliikkeillä. Tarkka asemointi tehdään sähköisesti.
Operaattorin työvaiheet
- Kiinnitä hitsattava kappale.
- Valitse tallennettu hitsausresepti.
- Siirrä poltin pikaliikkeillä railon lähelle.
- Viimeistele polttimen asemointi sähköliikkeillä.
- Paina käynnistyspainiketta.

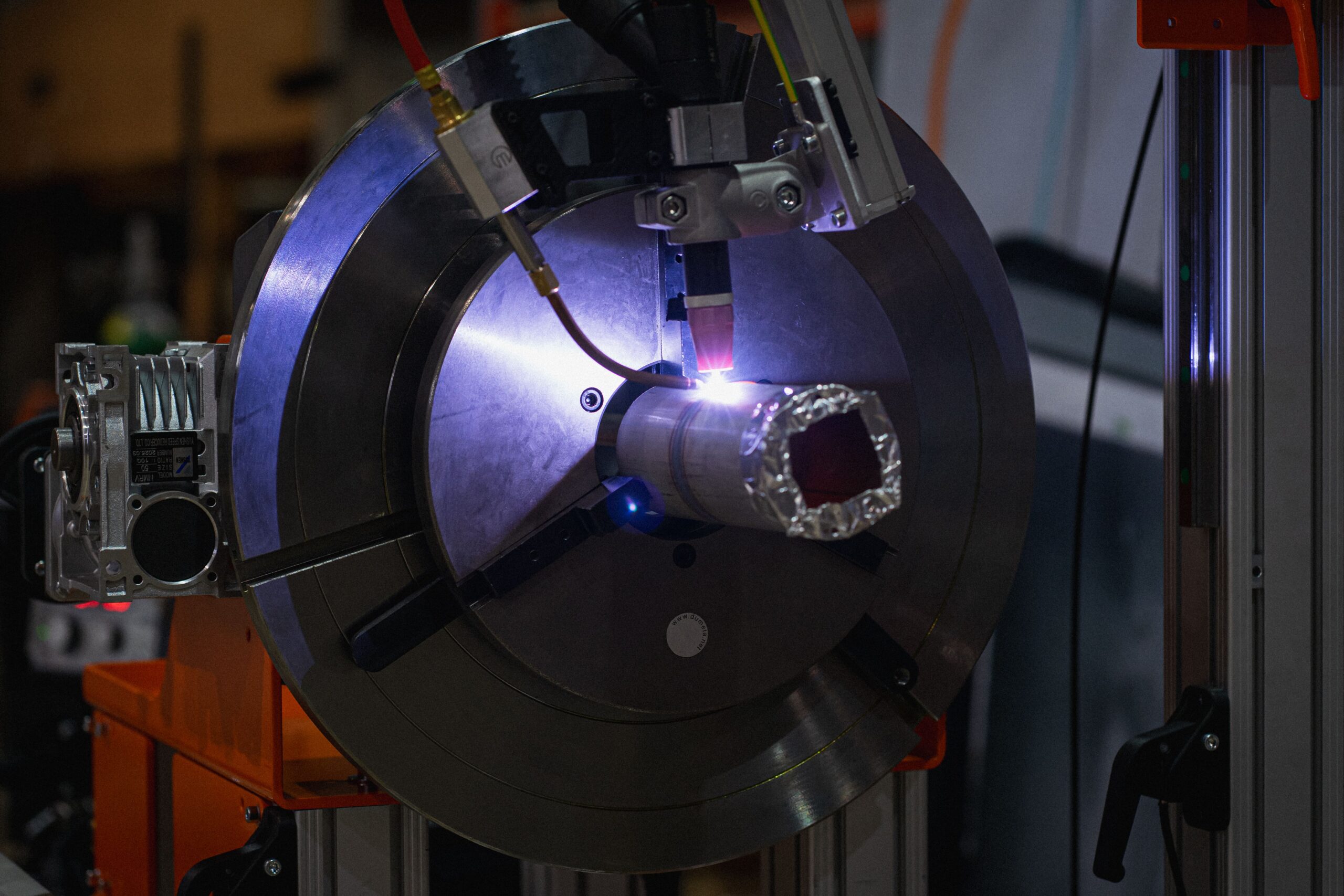

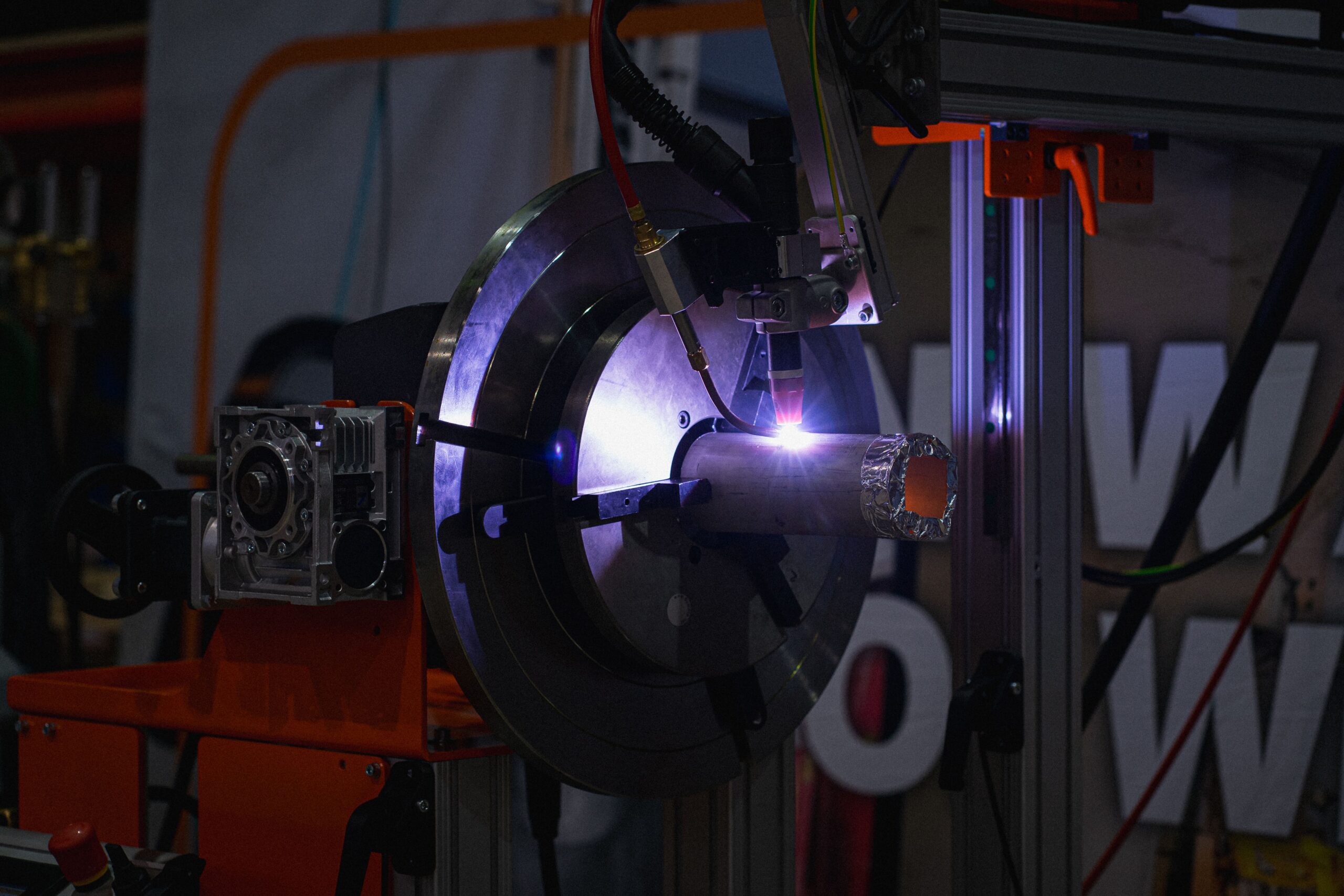

PipeMaster suorittaa hitsauksen valitun reseptin ja määritettyjen parametrien mukaisesti.
Skaalattava rakenne
PipeMaster voidaan toteuttaa esimerkiksi:
- Yhdellä hitsauspuomilla ja poltinpäällä
- Useammalla hitsauspuomilla ja poltinpäällä
- Lyhyille tai pitkille putkille
- Automaattisesti säätyvillä tukirullilla

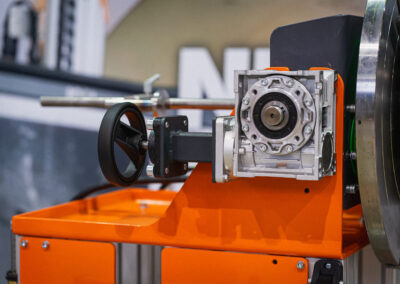

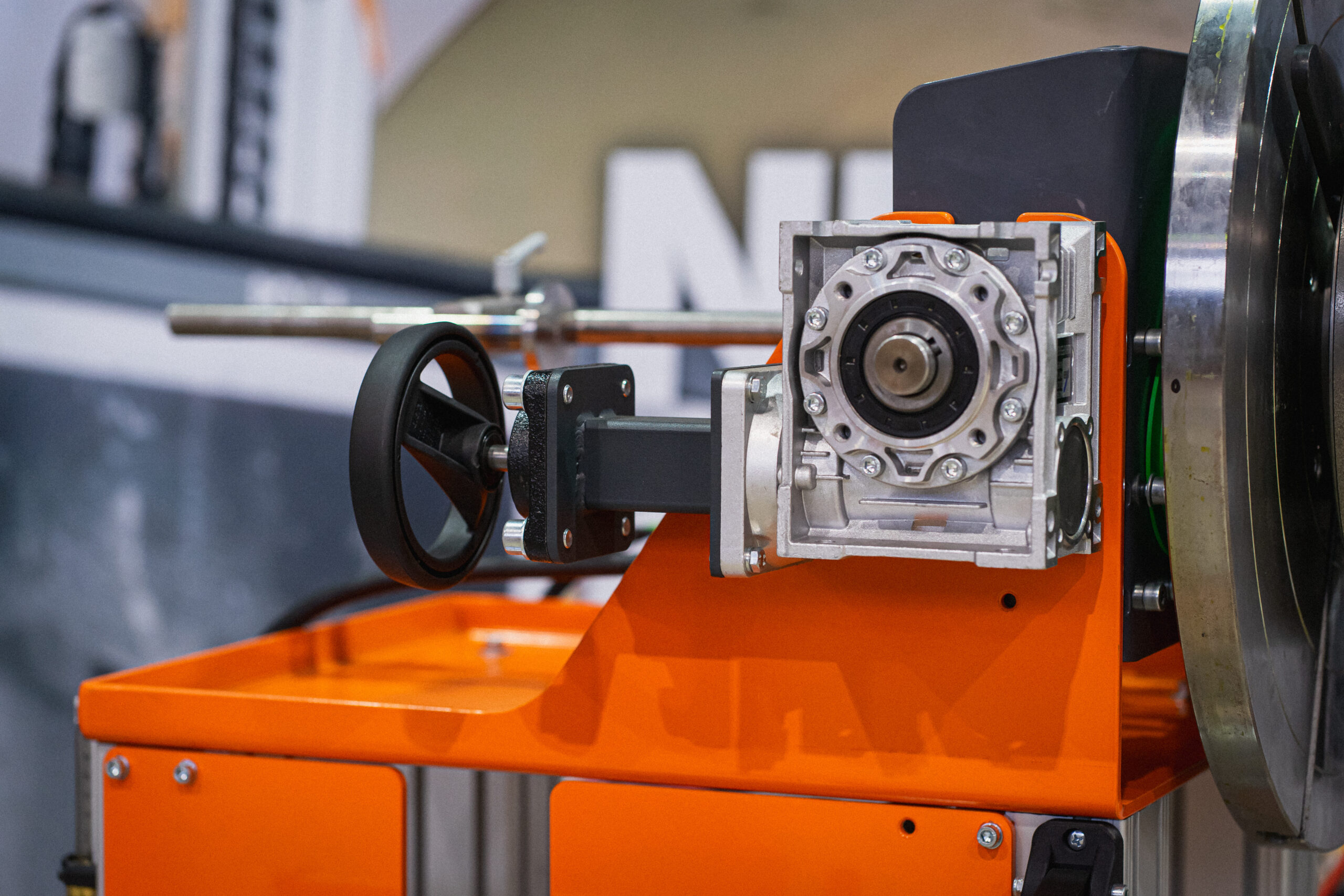

- Asiakkaan tuotantoon mitoitetulla pyörittäjällä
Automaattiset tukirullat säätyvät hallintapaneelille syötetyn putkikoon mukaan. Tämä nopeuttaa kappaleenvaihtoa ja pitää erikokoisten putkien keskilinjan oikealla korkeudella.

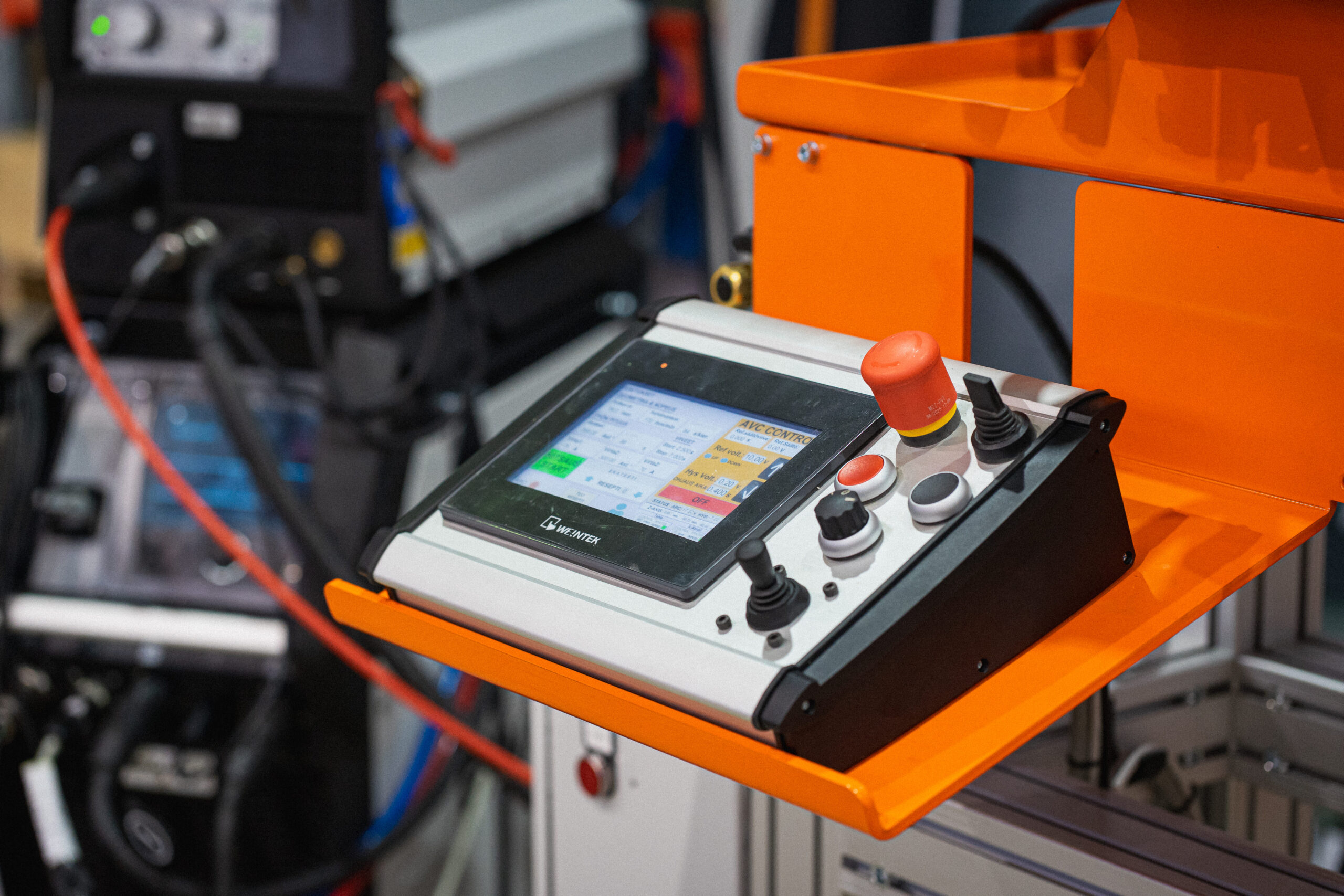

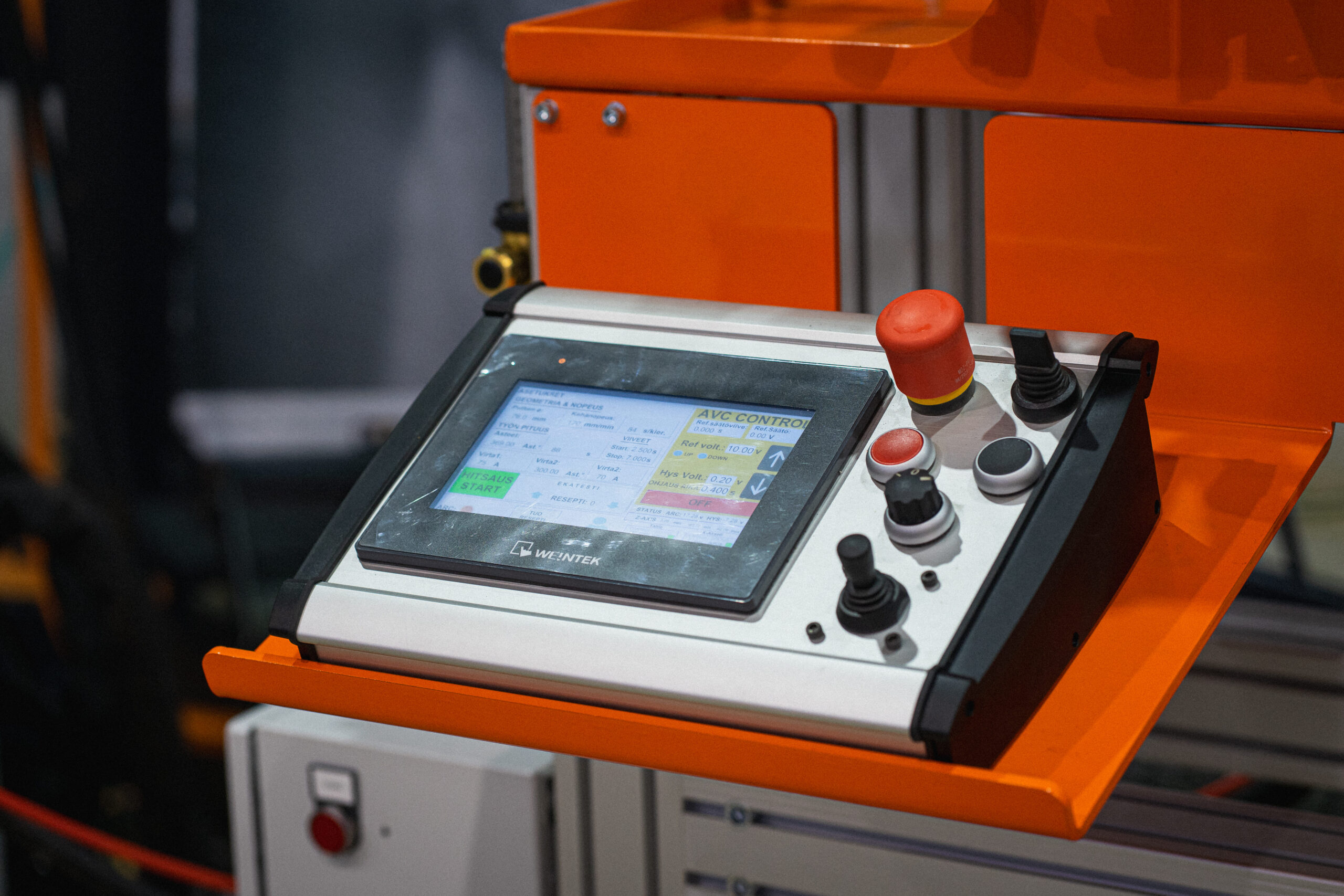

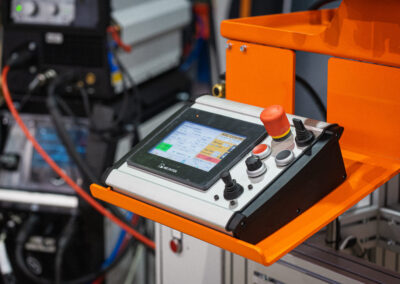

PipeMaster-ohjauspaneeli
Ohjauspaneelilta hallitaan hitsauspuomia, pyörittäjää ja EWM-hitsauskonetta.
Paneelilta määritellään esimerkiksi:
- Hitsattavan putken koko
- Haluttu kehänopeus
- Hitsausnopeus
- Hitsauksen pituus tai kiertokulma
- AVC-korkeusseurannan arvot
- Hitsausvirta ja muut hitsausparametrit
- Aloitus- ja lopetusviiveet
- Pyörittäjän ja hitsauskoneen toiminnot
Asetukset voidaan tallentaa nimetyiksi resepteiksi. Kun vastaava työ tulee uudelleen tuotantoon, valmiit asetukset voidaan ottaa käyttöön suoraan paneelilta.
PipeMaster-ohjauspaneeli kuuluu PipeMaster-järjestelmään.
Lisävarusteet
- Automaattisesti putkikoon mukaan säätyvät tukirullat
- Useammat hitsauspuomit ja poltinpäät
- AVC-korkeusseuranta
- Kaksiakselinen viiksirailonseuranta
- Polttimen oskillointi
- Käyttökohteen mukaiset kiinnittimet ja poltinpäät
Oskillointi tekee ohjelmoitua sivuttaisliikettä hitsauksen aikana. Liikkeen leveys, nopeus ja reunaviiveet määritetään hitsattavan liitoksen mukaan.
